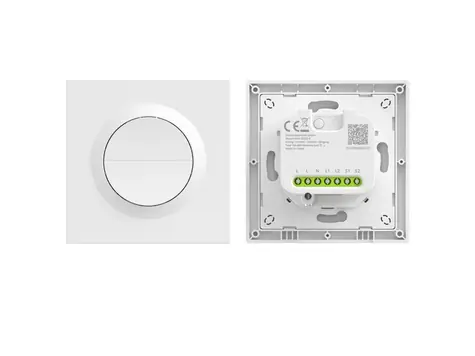

Sonoff MINI-ZB2GS-E Orb-ZBW2 Zigbee 2-kanálový šikovný vypínač

Popis produktu

SONOFF MINI-ZB2GS-E Orb-ZBW2 2-kanálový inteligentný spínač Zigbee

SONOFF MINI-ZB2GS-E Orb-ZBW2 je moderný 2-kanálový nástenný vypínač určený na integráciu do inteligentnej domácnosti pomocou protokolu Zigbee. Zariadenie umožňuje nezávislé ovládanie dvoch elektrických obvodov z jedného inštalačného bodu, napríklad dvoch svetiel alebo kombinácie svetla a ventilátora. Okrem klasického manuálneho ovládania na stene ponúka aj pokročilé automatizačné funkcie, časové plány a integráciu do systémov inteligentnej domácnosti Zigbee.

Spínač pracuje s napájaním 110 až 240 V AC a je určený na inštaláciu do štandardných elektroinštalačných krabíc európskych rozmerov. Vďaka podpore Zigbee 3.0 môže zariadenie komunikovať s centrálnou bránou inteligentnej domácnosti a funguje aj ako smerovač Zigbee na rozšírenie dosahu bezdrôtovej siete.

Hlavné výhody zariadenia

- Dva nezávislé spínané kanály na ovládanie dvoch okruhov
- Komunikácia Zigbee 3.0 pre stabilnú a nákladovo efektívnu sieť
- Funkcia smerovača Zigbee na rozšírenie dosahu siete
- Podpora automatizácie, časovačov a scén
- Stabilné spínanie aj pri veľmi nízkom zaťažení od 3 W
- Kompatibilita so širokou škálou rozbočovačov Zigbee

Dva nezávislé kanály na oddelené ovládanie okruhov

Spínač obsahuje dva samostatné reléové výstupy, ktoré umožňujú nezávislé ovládanie dvoch elektrických obvodov. Každý kanál má maximálne zaťaženie 10 A a celkové maximálne zaťaženie zariadenia je 16 A pri odporovej záťaži.

Hodnota 10 A na kanál znamená, že jeden výstup môže bezpečne spínať elektrický obvod s menovitým výkonom až do približne 2 300 W pri 230 V. V praxi to umožňuje napríklad ovládať väčší svetelný okruh v miestnosti, niekoľko svetelných zdrojov súčasne alebo kombináciu svetla a iného zariadenia, napríklad ventilátora.

Zigbee 3.0 na stabilnú komunikáciu v inteligentnej domácnosti

Zariadenie komunikuje prostredníctvom protokolu Zigbee 3.0 podľa normy IEEE 802.15.4. Tento typ komunikácie je určený pre inteligentnú domácnosť a ponúka nízku spotrebu energie, vysokú stabilitu a rýchlu odozvu zariadenia.

Na rozdiel od bežných zariadení Wi-Fi vytvára sieť Zigbee sieťovú štruktúru, v ktorej si jednotlivé zariadenia môžu navzájom posielať signály. Vďaka tomu je možné pokryť aj väčšie domácnosti alebo viacposchodové domy bez prerušenia signálu.

Funkcie smerovača Zigbee na rozšírenie dosahu siete

Zariadenie SONOFF Orb-ZBW2 funguje nielen ako prepínač, ale aj ako smerovač Zigbee. To znamená, že dokáže presmerovať signál iných zariadení Zigbee a rozšíriť tak pokrytie celej siete.

Táto funkcia je veľmi užitočná napríklad na chodbách, schodiskách alebo vo vzdialených miestnostiach, kde môže pomôcť zlepšiť stabilitu komunikácie medzi snímačmi, prepínačmi a centrálnou bránou inteligentnej domácnosti.

Odpojiteľné relé na prácu s inteligentnými svetelnými zdrojmi

Detach Relay oddeľuje stav tlačidla na spínači od skutočného stavu relé. To znamená, že stlačením tlačidla možno spustiť scénu alebo automatizáciu v systéme inteligentnej domácnosti bez toho, aby sa vypínalo napájanie na výstupe.

Táto funkcia je dôležitá napríklad pri používaní inteligentných žiaroviek, ktoré musia zostať trvalo pod napätím, aby zostali pripojené k sieti.

Väzba na rýchle miestne ovládanie

Spínač podporuje funkciu Binding, ktorá umožňuje priame prepojenie medzi zariadeniami Zigbee bez potreby komunikácie cez cloud alebo centrálny server.

V praxi to znamená veľmi rýchlu odozvu zariadenia. Napríklad nástenný vypínač môže priamo ovládať svetlo alebo iný prvok Zigbee bez oneskorenia spôsobeného internetovou komunikáciou.

Stabilné spínanie aj pri veľmi nízkom zaťažení

Zariadenie podporuje minimálnu záťaž už od 3 W. Táto hodnota znamená, že spínač dokáže stabilne ovládať aj LED svetelné zdroje s veľmi nízkym výkonom.

Pri niektorých starších spínačoch môžu LED svetelné zdroje s nízkym výkonom spôsobovať blikanie alebo nestabilnú prevádzku. Tento model je však navrhnutý tak, aby stabilne fungoval aj s modernými svetlami s nízkym výkonom.

Automatizácia, časovače a inteligentné scenáre

V rámci inteligentnej domácnosti možno využívať rôzne funkcie automatizácie. Používateľ môže napríklad nastaviť automatické zapnutie svetla pri detekcii pohybu, vypnutie svetla po určitom čase alebo vytvoriť komplexné scény pre rôzne situácie v domácnosti.

Zariadenie podporuje plánované časovače, odložené akcie alebo časovače v slučke. K dispozícii je aj režim Inching, ktorý umožňuje automatické vypnutie výstupu po uplynutí nastaveného časového intervalu.

Ďalšou užitočnou funkciou je Stav zapnutia, ktorý určuje správanie zariadenia po obnovení napájania. Používateľ môže napríklad nastaviť automatické zapnutie svetiel, zachovanie predchádzajúceho stavu alebo vypnutie všetkých obvodov po výpadku napájania.

Technické parametre a konštrukcia zariadenia

Spínač pracuje pri napätí 110 až 240 V AC s frekvenciou 50 alebo 60 Hz. Tento rozsah umožňuje použitie v bežných domácich elektrických inštaláciách.

Rozmery zariadenia sú 86 × 86 × 33,7 mm a hmotnosť približne 96,5 g. Tieto parametre zodpovedajú štandardným nástenným vypínačom, čo umožňuje jednoduchú inštaláciu do bežných inštalačných krabíc.

Zariadenie využíva mikrokontrolér EFR32MG21, ktorý je optimalizovaný na komunikáciu v sieťach Zigbee a zabezpečuje stabilnú bezdrôtovú komunikáciu medzi zariadeniami.

Na inštaláciu sa odporúčajú medené vodiče s prierezom približne 16 až 14 AWG, čo zodpovedá vodičom používaným v bežnej domácej elektroinštalácii.

Prevádzkové podmienky a bezpečnosť

Zariadenie je určené na používanie v interiéri a pracuje pri prevádzkovej teplote od -10 °C do +40 °C. Relatívna vlhkosť prostredia sa môže pohybovať od 5 do 95 % bez kondenzácie.

Kryt zariadenia je vyrobený z odolného PC plastu, ktorý je vhodný na dlhodobú prevádzku v elektroinštaláciách.

SONOFF MINI-ZB2GS-E Orb-ZBW2 je praktickým riešením pre modernú inteligentnú domácnosť, kde umožňuje pohodlné ovládanie dvoch elektrických obvodov, rozšírenie siete Zigbee a integráciu do komplexných scenárov automatizácie, ktoré zvyšujú komfort aj energetickú účinnosť v domácnosti.
