Victron Batériový balancér

Popis produktu

Vyvažovač batérií Victron

Balancer monitoruje a vyrovnáva rozdiely v nabití batérie.

Životnosť batériovej banky sa môže výrazne znížiť nevyváženosťou nabíjania jednotlivých batérií. Ide o situáciu, keď máte 12 V batérie zapojené sériovo alebo sériovo-paralelne (nielen paralelne!). V takomto systéme môže jedna 12 V batéria s mierne vyšším vnútorným odporom spôsobiť nedobitie do plného stavu pri paralelne usporiadaných batériách a prebíjanie pri sériovo usporiadaných batériách. Nové batériové články alebo celé batérie v sériovom zapojení majú takmer identické počiatočné charakteristiky. Ich malé rozdiely sa vyrovnajú počas absorpčnej alebo vyrovnávacej fázy nabíjania. Veľké rozdiely však môžu viesť k nadmernému plynateniu spôsobenému prebíjaním vo viac nabitých batériách a k nežiaducej sulfatácii v menej nabitých batériách spôsobenej nedostatočným nabíjaním.

Riešením je vyrovnané nabíjanie pomocou vyrovnávača batérií. Ten vyrovnáva stav nabitia dvoch 12 V batérií v sérii alebo niekoľkých paralelných radov batérií v sérii. Keď nabíjacie napätie 24 V systému stúpne na viac ako 27,3 V, aktivuje sa vyrovnávač batérií a porovná napätie dvoch batérií v sérii. Balancer môže presmerovať prúd až do 0,7 A z jednej batérie (alebo paralelne zapojených batérií) s vyšším napätím do druhej batérie. Výsledkom rôznych nabíjacích prúdov je rovnaký konečný stav nabitia všetkých batérií.

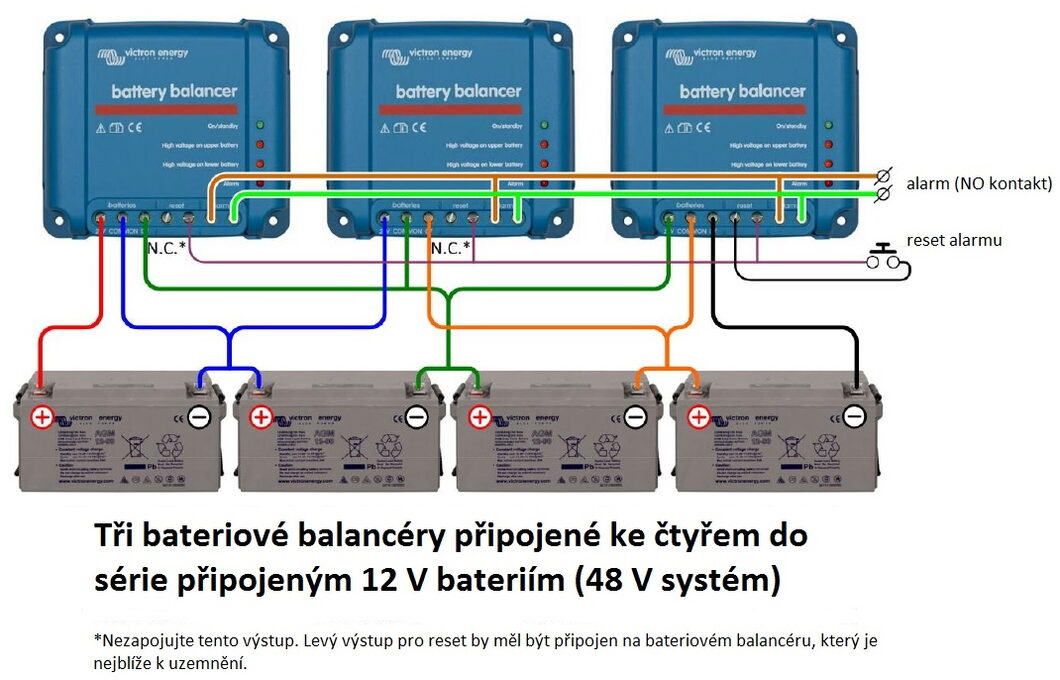

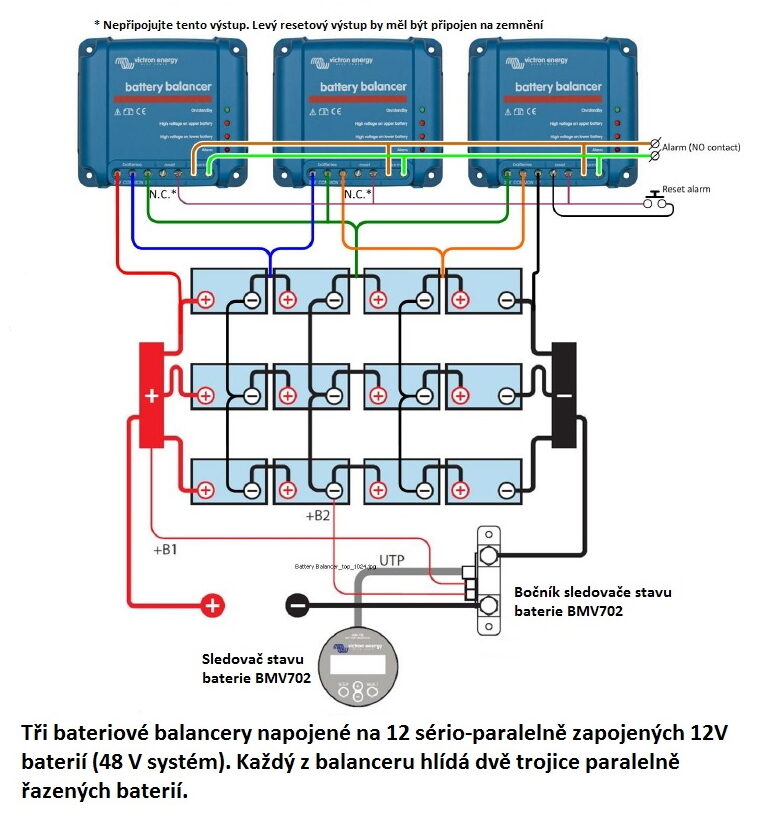

Vyvažovače batérií možno pre zložitejšie systémy usporiadať aj paralelne. Pre48 V systém sa používajúcelkovo tri vyvažovače (pozri schémy).

Vysvetlenie LED indikátorov:
Zelená LED: zariadenie je aktívne a namerané napätie je vyššie ako 27,3 V.
Horná oranžová LED: odchýlka napätia je väčšia ako 0,1 V.
Dolná oranžová LED: odchýlka napätia je väčšia ako 0,1 V.
Červená LED: alarm sa spustí, ak je rozdiel medzi monitorovanými batériami väčší ako 0,2 V. Alarm trvá, kým rozdiel nie je menší ako 0,14 V alebo kým napätie systému neklesne na menej ako 26,6 V.

Význam alarmového relé
V štandardnom stave je otvorené (neaktívne). Je uzavreté (aktivované), keď sa rozsvieti červená LED dióda, t. j. keď je rozdiel napätia medzi batériami väčší ako 0,2 V. Keď červená LED zhasne, relé je opäť otvorené (deaktivované) (rozdiel napätí medzi batériami je menší ako 0,14 V).

Resetovanie alarmu
Deaktivácia alarmu sa dosiahne prepojením výstupov označených RESET. To možno vykonať pomocou prepínača.

Inštalácia

1. Vyvažovač(-y) batérií musí(-ú) byť nainštalovaný(-é) na dobre vetranom zvislom povrchu v blízkosti batérií (nie však priamo nad nimi kvôli možnému vplyvu plynov z batérií!
2. Ak je to potrebné, nainštalujte kabeláž kontaktov alarmu a kabeláž resetovania.

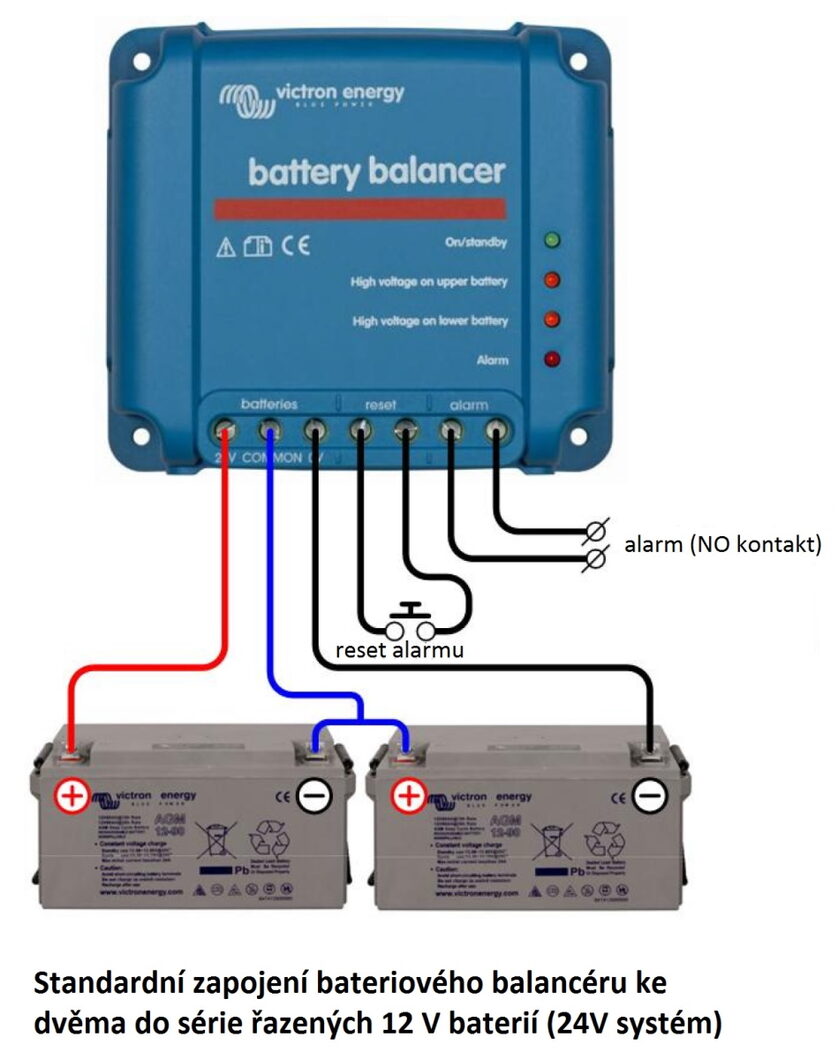

3. Na pripojenie záporného, kladného a stredného pólu použite kábel s minimálnym ^prierezom 0,75 ^mm2 (v tomto poradí!).

Vyvažovač je pripravený na prevádzku. Ak napätie na niektorej z monitorovaných batérií (reťazcov) stúpne nad 27,3 V (počas nabíjania), rozsvieti sa zelená LED dióda, čo znamená, že balansér je aktivovaný. Ak je v tejto situácii odchýlka batérií (stringov) väčšia ako 50 mV, začne sa aktívne vyvažovanie, t. j. vyrovnávanie rozdielu batérií (stringov). Ak odchýlka dosiahne 100 mV, aktivuje sa jedna z oranžových LED diód. Pri odchýlke väčšej ako 200 mV sa spustí alarmové relé. Pri sériovo-paralelnom radení batérií musí byť centrálne prepojovacie vedenie medzi paralelnými radmi dimenzované tak, aby zvládlo príslušný prúd, ak sa časť batérie odpojí.

ZÁKLADNÉ ŠPECIFIKÁCIE

Rozsah vstupného napätia: až 18 V na batériu, 36 V spolu
Úroveň aktivačného napätia rovnováhy: 27,3 V ±1 %
Úroveň napätia deaktivácie rovnováhy: 26,6 V ±1 %
Spotreba energie v deaktivovanom stave: 0,7 mA
Spotreba energie v aktivovanom stave: 50 mV
Maximálny vyvažovací prúd: 0,7 A pri odchýlke 100 mV alebo viac
Napäťová odchýlka pre spustenie alarmu: 200 mV
Napäťová odchýlka pre spustenie alarmu: 140 mV
Alarmové relé: 60 V/1 A, štandardne otvorené
Spôsob vypnutia poplachového relé: pripojenie dvoch výstupov označených RESET
Ochrana proti prehriatiu: áno
Rozsah pracovných teplôt: -30 až +50 °C
Maximálna vlhkosť: až 95 % (bez kondenzácie)
Farba krytu: modrá (RAL 5012)
Pripojovacie kontakty: 6 ^mm2/AWG10, upevnenie skrutkou
Stupeň ochrany: IP22
Hmotnosť: 0,4 kg
Rozmery: 113 x 100 x 47 mm

Technické parametre
