Victron Hybridný menič EasySolar-II 48/3000/35-32 MPPT 250/70 GX

Popis produktu

Hybridný menič Victron EasySolar-II 48/3000/35-32 MPPT 250/70 GX

Kompletné riešenie pre ostrovný alebo hybridný solárny systém. Pripojte k jednotke solárne panely, batériu, spotrebiče, elektráreň alebo sieť a máte profesionálny 1f hybridný/ostrovný systém (3000 VA, 2400 W striedač, 48 V batéria, FV max. 4000 Wp).

Všetko v jednom riešení solárnej energie. Victron EasySolar-II GX integruje nasledujúce prvky:

• Multiplus-II 48V/3000VA/35-32A striedač/nabíjačka
• Solárny regulátor nabíjania SmartSolar MPPT 250/70-Tr
• Zariadenie GX s displejom s 2x 16 znakmi

Tieto prvky sa spájajú v jednej jednotke, čo výrazne zjednodušuje väčšinu inštalácií a šetrí čas a peniaze.

Zabudovaný displej a Wi-Fi
Displej zobrazuje parametre batérie, meniča a solárneho regulátora.
K rovnakým parametrom možno pristupovať pomocou smartfónu alebo iného zariadenia s podporou Wi-Fi. Okrem toho možno systém nastaviť aj pomocou Wi-Fi.

Solárny regulátor
Výstup jednosmerného prúdu solárneho regulátora MPPT je pripojený paralelne s pripojením jednosmerného prúdu striedača/nabíjačky MultiPlus-II.
Mechanizmus zapnutia/vypnutia zariadenia Multiplus-II ovláda aj solárny regulátor MPPT.

Integrované zariadenie GX obsahuje:

• Rozhranie VE.Can (možno ho použiť na pripojenie k zariadeniam Victron VE.Can (napr. VE.Can MPPT) alebo port možno prekonfigurovať prostredníctvom vzdialenej konzoly na použitie s kompatibilnou lítium-iónovou batériou so zbernicou CAN).
• USB port, ethernetový port a rozhranie VE.Direct

Zariadenie GX ovláda zariadenie MultiPlus-II a solárny regulátor MPPT pomocou príslušných pripojení VE.Bus a VE.Direct a po pripojení na internet poskytuje pripojenie systému k portálu Victron Energy VRM.

Portál VRM
Bezplatný portál vzdialeného monitorovania (VRM) spoločnosti Victron Energy zobrazuje všetky údaje o vašom systéme v komplexnom grafickom formáte. Prostredníctvom portálu VRM môžete tiež diaľkovo meniť nastavenia systému. Alarmy je možné prijímať prostredníctvom e-mailu.
Vyskúšajte si portál VRM na DEMO účte tu (na prístup k portálu VRM stačí pripojiť jednotku k internetu): https://vrm.victronenergy.com/landingpage

Hybridná prevádzka zariadenia EasySolar je určená tam, kde je k jeho striedavému vstupu pripojená trvalo dostupná distribučná sieť. V tomto režime jednotka uprednostňuje energiu z fotovoltického poľa a/alebo batérie pred energiou zo siete.
Hybridnú funkciu je potrebné v systéme EasySolar primerane nastaviť (diaľkovo alebo pomocou rozhrania MK3-USB a programu VE.Configure 3 - nie je súčasťou dodávky). Ak je sieť prítomná, EasySolar je trvalo pripojený k sieti, aj keď sieť okamžite nepotrebuje (batéria nie je vybitá a menič nie je preťažený).
Zo siete sa nepretržite odoberá a/alebo dodáva minimálne množstvo energie bez ohľadu na aktuálny prevádzkový stav (prítomné sú malé technicky merateľné prepady do siete). Aj keď je distribučná sieť pripojená, prioritne sa odoberá energia z fotovoltického poľa a/alebo batérie na napájanie striedavých spotrebičov. Fotovoltické pole vyrába elektrickú energiu, ktorá sa prednostne a priamo dodáva do 230 V spotrebičov striedavého prúdu prostredníctvom meniča/nabíjačky bez zapojenia batérie. Ak je výroba fotovoltaického poľa vyššia ako spotreba spotrebičov, prebytočná energia sa adaptívnym spôsobom ukladá do batérie pomocou regulátora MPPT. Ak je batéria nabitá, regulátor MPPT automaticky priškrtí výrobu z fotovoltického poľa (alebo sa energia cielene dodáva do distribučnej siete v závislosti od nastavenia). Ak sa batéria vybije pod nastavenú úroveň, odber z fotovoltického poľa a batérie sa ukončí a spotrebiče striedavého prúdu sa plne napájajú z distribučnej siete. Po čiastočnom nabití batérie z fotovoltického systému (o 5 až 10 %) sa spotrebiče striedavého prúdu automaticky opäť napájajú z fotovoltického poľa a/alebo batérie. Akonáhle je spotreba striedavých spotrebičov vyššia ako 80 až 90 % maximálneho trvalého výkonu meniča/dobíjača, menič/dobíjač primerane odoberá dodatočný výkon z distribučnej siete (funkcia GridAssist), aby sa zabránilo preťaženiu meniča.
V prípade výpadku elektrickej siete pokračuje napájanie striedavých spotrebičov a nabíjanie batérií z fotovoltického poľa bez prerušenia (prevádzka systému EasySolar je úplne nezávislá od elektrickej siete). Počas výpadku siete sa batéria vybíja na hlbšiu (definovanú) úroveň, ako keď je sieť prítomná. Zároveň môže napájať spotrebiče na striedavý prúd len do maximálneho trvalého výkonu meniča. Ak sa počas výpadku siete striedač/nabíjačka vypne na vybitý akumulátor a potom sa sieť obnoví, striedač/nabíjačka sa automaticky aktivuje, začne napájať striedavé spotrebiče a dobije akumulátor zo siete na minimálnu prednastavenú hodnotu. V zásade sa to nazýva DC coupling (spojenie jednosmerného prúdu). Systém má možnosť aktivovať funkciu ochrany oloveného akumulátora pred negatívnym vplyvom dlhodobého vybíjania (prednostne pomocou solárnej energie na dobíjanie akumulátora alebo dobíjanie akumulátora zo siete). Systém EasySolar možno za určitých podmienok kombinovať so sieťovým meničom (meničmi) na vstupe alebo výstupe (AC coupling).

V prípade štandardných domov je prítomné trojfázové pripojenie. Jednotlivé fázy sa privádzajú do hlavného rozvádzača a na každú fázu sa pripájajú vybrané jednofázové spotrebiče alebo okruhy. EasySolar sa jednoducho pripojí na jednu vybranú fázu pred vstupom do hlavného rozvádzača. Vybrané spotrebiče, ktoré chceme prednostne napájať solárnou energiou, sú potom pripojené k tomuto záložnému okruhu v hlavnom rozvádzači.

Jednotka EasySolar je skvelou voľbou aj pre tzv. ostrovné systémy bez dostupnej distribučnej siete - k jednotke EasySolar možno pripojiť generátor elektrickej energie ako záložný zdroj.

ZÁKLADNÉ ŠPECIFIKÁCIE

Trvalý výstupný výkon pri 25 °C: 3000 VA (2400 W)
Účinnosť: až 95 %.
Vstupné napätie (DC/AC menič): DC 38-66 V
Výstupné napätie (menič DC/AC): AC 230 V (50 Hz, možno nastaviť na 60 Hz)
Vstupné napätie (nabíjačka AC/DC): AC 187-265 V (45-65 Hz)
Výstupné napätie (nabíjačka AC/DC): 52,8 / 55,2 / 57,6 V (v závislosti od fázy nabíjania)
Hmotnosť: 26 kg
Rozmery: 499 x 268 x 237 mm

Podrobný online manuál s popisom všetkých funkcií:
Anglická verzia
Česká verzia (translate.google translate)

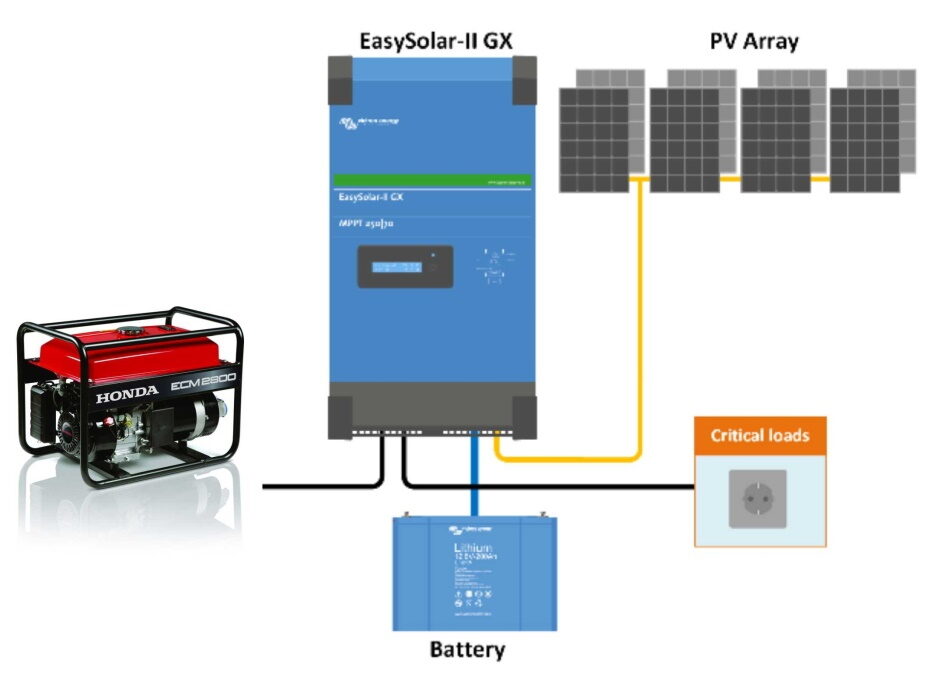

Ostrovná prevádzka:

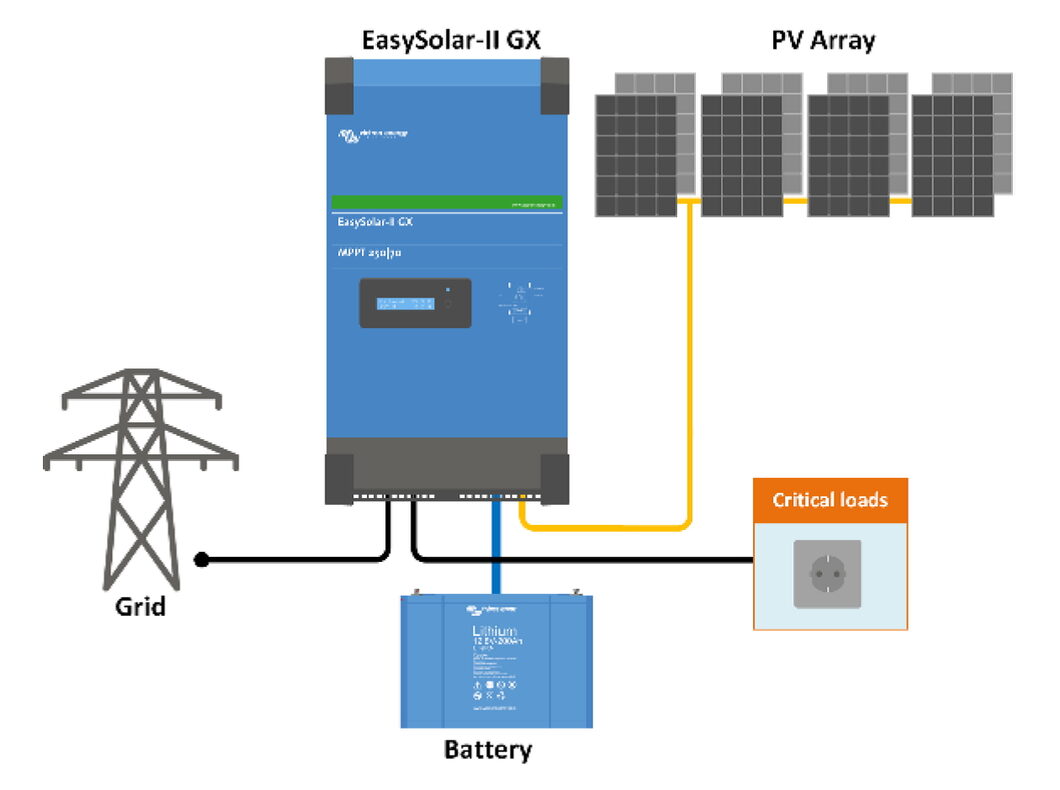

Sériové pripojenie k distribučnej sieti:

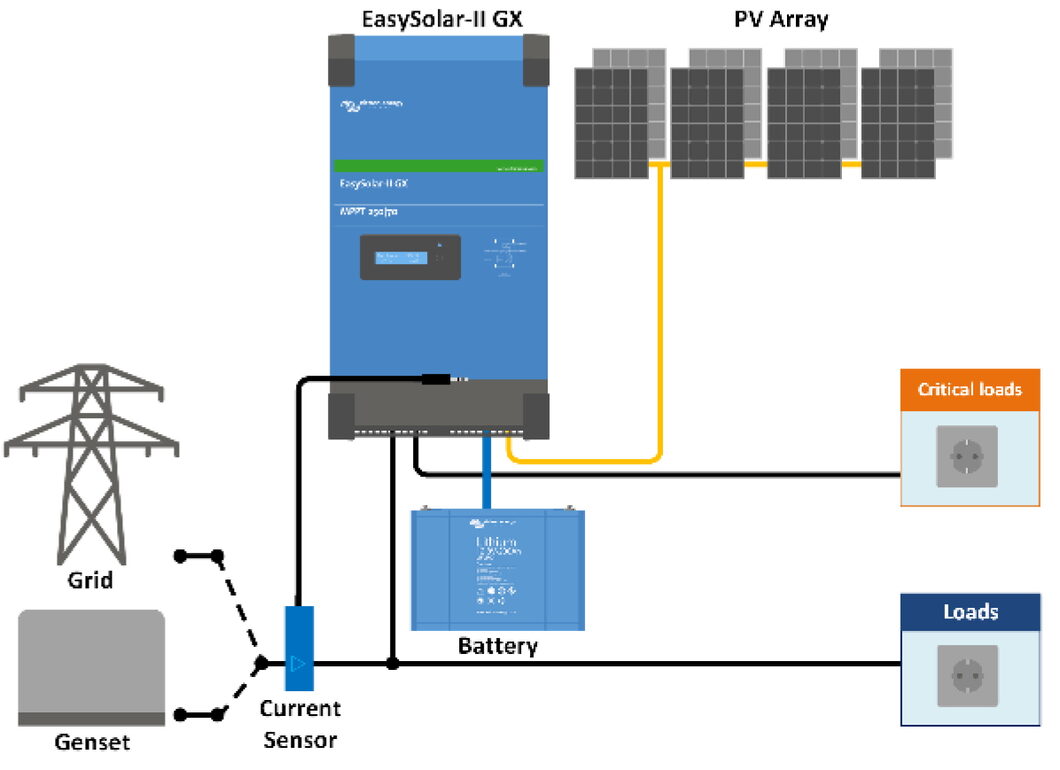

Paralelné pripojenie k distribučnej sieti:

Technické parametre
