Victron Monitor stavu batérie BMV-712 SMART

Popis produktu

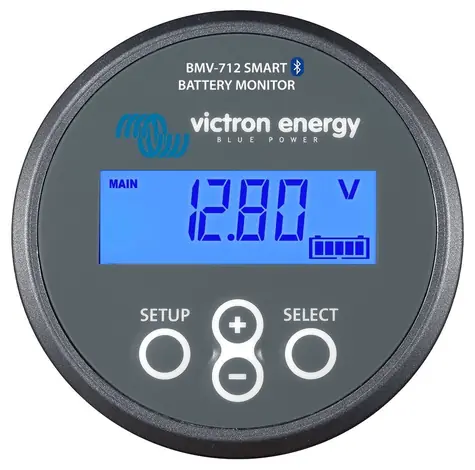

Inteligentný monitor batérií Victron BMV-712

Externý modul/displej BMV-712 Smart (Battery Voltage Monitor) je nový vysoko presnýsystém na monitorovanie dvoch nezávislých batérií.

Prečo monitorovať prevádzkové podmienky batérie? Pre dlhšiu životnosť batérie! Podrobné monitorovanie batérie nám umožňuje odhaliť akékoľvek prevádzkové nedostatky s rýchlou nápravou na podporu dlhej životnosti batérie.
Vhodné pre všetky typy olovených akumulátorov vrátane rúnových (AGM) a gélových akumulátorov. Jednoduché nastavenie kapacity batérie (výrobné nastavenie na 200 Ah). Automatická detekcia napätia 12, 24, 36, 48, 60, 120, 144 a 288 V (pozornosť sa líši podľa modelu). Pravidelná automatická kalibrácia prístroja pre spoľahlivé namerané hodnoty (možno vykonať aj manuálne).
Verzia BMV-700H je určená pre systémy s vysokým prevádzkovým napätím (DC 70 až 350 V), verzia BMV-702 je určená na monitorovanie dvoch batérií, monitorovanie teploty batérie alebo strednej hodnoty. Sledovač je vhodný aj pre Li-on batérie.

V porovnaní s verziou BMV-702 je inteligentný monitor batérií BMV-712 navyše vybavený integrovanou technológiou Bluetooth. Vďaka technológii bezdrôtovej komunikácie Bluetooth, ktorá je implementovaná vo väčšine ostatných produktov Victron Energy, BMV-712 Smart zjednodušuje inštaláciu systému a zlepšuje jeho výkon.

Základné hodnoty na displeji:

• Aktuálne napätie batérie (V)
• aktuálny prúd (A) vstupujúci (kladné hodnoty - nabíjanie) alebo vystupujúci (záporné hodnoty - vybíjanie) z batérie
• aktuálny výkon (W) vstupujúci (kladné hodnoty - nabíjanie) alebo vystupujúci (záporné hodnoty - vybíjanie) z batérie (napätie krát prúd)
• celkové množstvo energie odobratej z batérie na napájanie spotrebičov v ampérhodinách (Ah)
• aktuálna miera nabitia batérie v percentách
• odhadovaná (sofistikovane vypočítaná) dĺžka času v hodinách do 50 % vybitia batérie pri danom odbere energie

Sledovač ukladá vybrané historické údaje a dosiahnuté prahové hodnoty:

• najhlbšie dosiahnuté vybitie batérie
• rýchlosť posledného vybitia batérie
• počet ukončených cyklov vybíjania/nabíjania batérie
• priemerná hodnota vybitia batérie
• počet úplných vybití batérie
• dosiahnuté maximálne napätie batérie
• dosiahnuté minimálne napätie batérie
• počet dní od posledného úplného nabitia batérie

Technické parametre:

• Spotreba energie pri nerozsvietenom displeji a vypnutom relé: 1 mA (12 V) a 0,8 mA (24 V)
• Spotreba energie pri nerozsvietenom displeji a zapnutom relé: 1 mA (12 V) a 0,8 mA (24 V)
• prevádzkové napätie: 12, 24 a 48 V (samodetekcia)
• maximálny prúd cez bočník: -500 až +500 A (vybíjanie a nabíjanie batérie)
• maximálna odchýlka v čítaní napätia: ±0,01 A pri 0 - 100 V
• maximálna odchýlka pri odčítaní prúdu: ±0,01 A pri 500 A bočníku
• maximálna odchýlka pri odčítaní kapacity: ±0,1 Ah pri kapacite batérie 0 - 100 Ah
• maximálna odchýlka pri odčítaní kapacity: ±1 Ah pri kapacitách batérie 100 - 9999 Ah
• Maximálna odchýlka pri odčítaní stavu nabitia: ±0,1
• maximálna odchýlka pri odhade zostávajúceho času: ±1 hodina (rozsah 1 - 240 hodín)
• maximálna odchýlka pri odčítaní výkonu: ±1 W v rozsahu od -100 W do 1 kW
• celková kapacita batérie: 20 - 9999 Ah
• rozsah prevádzkových teplôt: -20 až +50 °C
• kruhový priemer samočinného sledovača: 63 mm
• štvorcový rozmer uzáveru samočinného sledovača: 69 x 69 mm
• hĺbka samonavádzača: 31 mm
• spínacie relé: maximálne 60 V (1 A)
• hmotnosť samočinného sledovača: 70 g
• hmotnosť bočného krytu: 315 g
• pripojovacie skrutky bočníka: M10
• materiál: plast

Sledovač vykonáva sofistikované monitorovanie dodanej a odobratej energie spolu so zohľadnením nastaviteľnej hodnoty Peukertovho exponentu (čím väčší odber energie, tým relatívne menšie množstvo dostupnej energie v batérii a naopak) a účinnosti batérie na odhad skutočného množstva energie (Ah) a miery nabitia batérie (v percentách). Na správne zobrazenie množstva dostupnej energie v batérii je potrebné, aby všetka energia vstupujúca do batérie a vystupujúca z batérie prechádzala bočníkom.
Skutočný sledovač je možné zabudovať do steny bez toho, aby bol potrebný prístup zozadu (zakryté skrutky).
Pre prúdy väčšie ako 500 A je možné dodať náhradný bočník určený pre prúdy 1000 a 2000 A. Na sledovači možno použiť bočníky do maximálneho prúdu 9999 A s rozsahom napätia 1 - 100 mV (obidva nastaviteľné).
Sledovač má spínané relé. To sa aktivuje/deaktivuje na základe nameranej rýchlosti nabíjania batérie. Z výroby je nastavené tak, že sa zapne, keď úroveň nabitia batérie klesne pod 50 %, a vypne sa, keď batéria dosiahne 90 % nabitia. Tieto hodnoty je možné zmeniť v nastaveniach. Taktiež je možné obrátiť logiku spínania, alebo relé predvolene zapnúť, predvolene vypnúť. Relé možno použiť na zapínanie/vypínanie zariadení, ako je externý alarm, napájacia stanica atď.
Monitor je možné pripojiť k iným zariadeniam. Monitor je možné pripojiť k veľkému farebnému displeju Color Control GX s bezplatnou grafickou vizualizáciou nameraných hodnôt na portáli https://vrm.victronenergy.com/user/register (nezáväzný test na funkčných systémoch po zadaní užívateľského mena: demo@victronenergy.com a hesla: vrmdemo). Na prepojenie sledovacieho zariadenia BMV-700 s displejom Color control GX je potrebné zakúpiť buď kábel VE.Direct , alebo komunikačné rozhranie VE.Direct-USB.

Súčasťou balenia je:

• samotný tracker s podsvieteným digitálnym displejom a ovládacími prvkami
• plastový kryt trackera s rozmermi 69 x 69 mm
• bočník 500 A (50 mV) určený pre maximálny prúd 500 A (inštaluje sa na záporný kábel batérie)
• 10 m dlhý komunikačný a napájací kábel RJ-12 UTP (na pripojenie sledovača k bočníku)
• 2 m dlhý inštalačný kábel s poistkou na pripojenie ku kladnému káblu

ZÁKLADNÉ ŠPECIFIKÁCIE

Rozhrania: Bluetooth, RJ-12, VE.Direct, svorkovnica
Podporované typy batérií: olovené, VRLA (gélové a AGM), Li-ion, LiFePO4
Rozsah napájacieho napätia: DC 6,5 - 70 V
Kapacita batérie: 20 - 9999 Ah
Meranie druhého napätia batérie, teploty alebo strednej hodnoty: áno
Rozmery: 69 x 69 x 31 mm
