Popis produktu

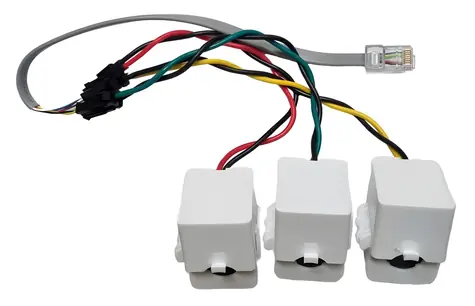

SolaX X3 CT
Merací transformátor SolaX X3 CT slúži na meranie prúdu v trojfázových meničoch SolaX. Využívajú ho inštalatéri fotovoltaických systémov, ktorí potrebujú pripojiť meranie spotreby alebo výroby elektrickej energie k meniču SolaX na sledovanie tokov energie v inštalácii.
- Určený pre trojfázové meniče SolaX
- Kompaktné vyhotovenie pre jednoduchú montáž do rozvádzača
- Súčasť meracieho a monitorovacieho reťazca fotovoltaickej inštalácie
Technický prehľad: model X3 CT, hmotnosť cca 272 g, rozmery balenia cca 5 × 10 × 7 cm, krajina pôvodu Čína.
Technické parametre
| Značka | |
| Značka | Nezatriedené |
| Stav tovaru | |
| Stav tovaru | Len nové |
Technické parametre
| Značka | |
| Značka | Nezatriedené |
| Stav tovaru | |
| Stav tovaru | Len nové |
Kompatibel mit X3-HYB-G4 PRO?
Manuel Schalk 04.10.2026, 21:38
Manuel Schalk 04.10.2026, 21:38
Sind die Spulen kompatibel mit dem SolaX X3-HYB-G4 PRO?
RE: Kompatibel mit X3-HYB-G4 PRO?
Mironet 05.10.2026, 16:09
Ja – sie sind kompatibel, sofern Original-SolaX-Stromwandler (CTs) verwendet werden.
Das als SolaX X3-HYBRID-G4-CT bezeichnete Produkt besteht aus:
Klappstromwandlern (Split-Core-CTs) zur Messung der Einspeise-/Bezugsleistung (Modell CTSA016-100A/33,33mA)
1
1
Primärstrom: 100 A / Sekundärstrom: 33,33 mA
Anschluss: 1x RJ-45
Geeignet für den SolaX-Wechselrichter
X3-HYB-G4 PRO Wechselrichter:
Verfügt über einen METER/CT-Anschluss an COM1, der für den Anschluss eines Stromzählers oder von Stromwandlern (CTs) vorgesehen ist.
2
2
Das Handbuch für das PRO-Modell beschreibt detailliert den Anschluss des mit dem Wechselrichter gelieferten CT-Sets über einen RJ45-Stecker (Teil R) sowie die folgende Menükonfiguration:
Advanced Settings (Erweiterte Einstellungen) > Meter/CT Settings (Zähler-/CT-Einstellungen) > Select CT (CT auswählen) > CT type 100A (CT-Typ 100A)
2
2
Das tschechische Handbuch für die Serie X3-HYB-G4 PRO beschreibt denselben Vorgang – Fall 1: CT für SolaX-Wechselrichter + Einstellung des CT-Typs auf 100.
3
3
Voraussetzungen für den ordnungsgemäßen Betrieb mit dem PRO-Modell:
Verwenden Sie nur von SolaX freigegebene Stromwandler (CTs) – das Handbuch warnt ausdrücklich davor, dass andere Zähler/CTs inkompatibel sein und Schäden oder die Fehlermeldung „Meter Fault“ (Zählerfehler) verursachen können. 2
2
Verkabelung:
CT-R / L1 an L1, CT-S / L2 an L2, CT-T / L3 an L3
Der Pfeil auf dem Stromwandler muss in Richtung des Verteilnetzes (Grid) zeigen.
Nicht am N- oder PE-Leiter anbringen; nicht an unisolierten Leitern anbringen.
Maximale Kabellänge (CT bis Wechselrichter): 100 m.
Wählen Sie in den Wechselrichter-Einstellungen „CT“ und nicht „Meter“ aus – CT und „Meter 1“ können nicht gleichzeitig verwendet werden.
Überprüfen Sie nach der Verkabelu
Das als SolaX X3-HYBRID-G4-CT bezeichnete Produkt besteht aus:
Klappstromwandlern (Split-Core-CTs) zur Messung der Einspeise-/Bezugsleistung (Modell CTSA016-100A/33,33mA)
1
1
Primärstrom: 100 A / Sekundärstrom: 33,33 mA
Anschluss: 1x RJ-45
Geeignet für den SolaX-Wechselrichter
X3-HYB-G4 PRO Wechselrichter:
Verfügt über einen METER/CT-Anschluss an COM1, der für den Anschluss eines Stromzählers oder von Stromwandlern (CTs) vorgesehen ist.
2
2
Das Handbuch für das PRO-Modell beschreibt detailliert den Anschluss des mit dem Wechselrichter gelieferten CT-Sets über einen RJ45-Stecker (Teil R) sowie die folgende Menükonfiguration:
Advanced Settings (Erweiterte Einstellungen) > Meter/CT Settings (Zähler-/CT-Einstellungen) > Select CT (CT auswählen) > CT type 100A (CT-Typ 100A)
2
2
Das tschechische Handbuch für die Serie X3-HYB-G4 PRO beschreibt denselben Vorgang – Fall 1: CT für SolaX-Wechselrichter + Einstellung des CT-Typs auf 100.
3
3
Voraussetzungen für den ordnungsgemäßen Betrieb mit dem PRO-Modell:
Verwenden Sie nur von SolaX freigegebene Stromwandler (CTs) – das Handbuch warnt ausdrücklich davor, dass andere Zähler/CTs inkompatibel sein und Schäden oder die Fehlermeldung „Meter Fault“ (Zählerfehler) verursachen können. 2
2
Verkabelung:
CT-R / L1 an L1, CT-S / L2 an L2, CT-T / L3 an L3
Der Pfeil auf dem Stromwandler muss in Richtung des Verteilnetzes (Grid) zeigen.
Nicht am N- oder PE-Leiter anbringen; nicht an unisolierten Leitern anbringen.
Maximale Kabellänge (CT bis Wechselrichter): 100 m.
Wählen Sie in den Wechselrichter-Einstellungen „CT“ und nicht „Meter“ aus – CT und „Meter 1“ können nicht gleichzeitig verwendet werden.
Überprüfen Sie nach der Verkabelu
