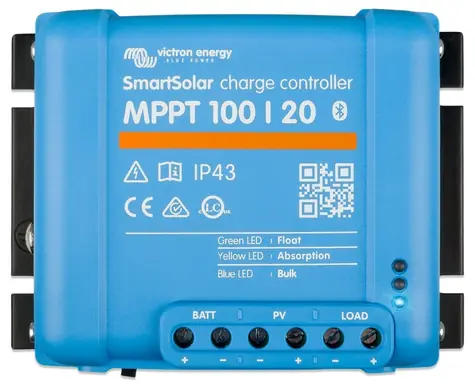

Victron Solárny regulátor SmartSolar 100/20 MPPT

Popis produktu

Solárny regulátor Victron SmartSolar 100/20 MPPT

Robustný a rýchly MPPT regulátor pre náročné podmienky snapätím panelu do 100 V, maximálny nabíjací prúd 20 A. Batéria 12/24/48 V, FV max. 290/580/1160 Wp. Zabudované rozhranie Bluetooth a VE.direct.

Veľmi rýchle sledovanie maximálneho bodu výkonu (MPPT)
Solárne regulátory MPPT spoločnosti Victron Energy patria medzi absolútnu svetovú špičku v tomto odvetví a ponúkajú ultrarýchle sledovanie MPPT. Najmä pri zamračenej oblohe s neustálou zmenou osvetlenia sú solárne zisky s týmto regulátorom o 30 % vyššie v porovnaní s bežnými regulátormi PWM alebo o 10 % vyššie v porovnaní s pomalými regulátormi MPPT.
Vynikajúca účinnosť až 98 % bez zbytočných energetických strát s tichým pasívnym chladením bez ventilátora.

Maximálny povolený výkon panelu pre 12 V systémy je 290 Wp, pre 24 V systémy 580 Wp a pre 48 V systémy 1160 Wp. Ak sa tieto hodnoty prekročia, regulátor automaticky zníži príkon z panelov na prijateľné hodnoty, aby sa regulátor nepoškodil nadmerným výkonom. Solárny regulátor je prednastavený z výroby a zvyčajne nie je potrebné vykonávať žiadne väčšie úpravy nastavení.
Maximálne prázdne napätie (označované ako Voc) pripojených solárnych panelov nesmie prekročiť 100 V. Pozor! S klesajúcou vonkajšou teplotou sa zvyšuje napätie solárnych panelov. Maximálny vstupný skratový prúd fotovoltických panelov nesmie prekročiť 20 A, inak môže dôjsť k trvalému poškodeniu.

Správny výber regulátora MPPT podľa parametrov fotovoltického poľa môžete skontrolovať nastránke v tomto konfigurátore.

Nový rad regulátorov SmartSolar MPPT ponúka zabudovaný Bluetooth
Táto nová funkcia prináša možnosť pripojiť váš "inteligentný" telefón/tablet k vášmu "inteligentnému" solárnemu regulátoru. Môžete sledovať mnohé parametre systému a historické štatistiky za posledných 30 dní. Máte tiež možnosť vykonávať úpravy prevádzkových parametrov.
Stiahnite si bezplatnú mobilnú aplikáciu VictronConnect pre iOS alebo Android. Ak chcete vyššie uvedené vykonať pomocou počítača, potom máte možnosť použiť VE.direct USB kábel na prepojenie regulátora a počítača. Do počítača stačí nainštalovať softvér Victron Connect.

Vnútorné elektronické komponenty sú chránené živicovou vrstvou proti poveternostným vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť IP43 pre elektronické komponenty a IP22 pre pripojovacie konektory. Určený na vertikálne umiestnenie na nehorľavý podklad, s kabelážou zospodu. Riadiaca jednotka obsahuje vnútorný teplotný snímač na príslušné nastavenie nabíjacieho napätia. Automatická detekcia systémového napätia 12/24/48 V.

Adaptívne trojstupňové nabíjanie:
1. rýchle nabíjanie (Bulk), 2. absorpcia (Absorption) a 3. údržba (Float). Spočiatku sa počas rýchleho nabíjania generuje vysoký prúd a nižšie napätie, aby sa vybitá batéria rýchlo dobila. Po tejto fáze nasleduje konštantné napätie s klesajúcim prúdom na úplné nabitie batérie bez nebezpečného prebíjania znižujúceho životnosť batérie. Nabitý akumulátor sa udržiava v nabitom stave veľmi nízkym prúdom a nízkym napätím. Ak napätie batérie klesne pod 13,2 V, napríklad v dôsledku zaťaženia, spustí sa nový nabíjací cyklus.

Napätie z panelov musí prekročiť napätie batérie o 5 V, aby regulátor začal pracovať a nabíjať batériu. Regulátor nabíja, kým napätie panelov nie je o 1 V vyššie ako napätie batérie. Pre 12 V batériu odporúčame panely s minimálne 32 článkami a maximálne 108 článkami (panely v sérii). Je teda možné nabíjať 12 V batériu s panelmi s pracovným napätím 24 V. Pre 24 V systémy odporúčame panely s minimálne 72 článkami a maximálne 108 článkami. Cieľom je dosiahnuť dostatočné napätie na účinné a úplné nabitie batérie.

Solárny regulátor má jednosmerný výstup na napájanie jednosmernej záťaže. Výstupné napätie jednosmerného prúdu sa rovná napätiu batérie. Ak teda máte napríklad 12 V batériu - na výstupe DC môžeme napájať 12 V záťaž. Maximálny jednosmerný výstupný prúd je 20 A pre 12 V batériu, 20 A pre 24 V batériu a 1 A pre 48 V batériu.

Algoritmus BatteryLife - adaptívne nabíjanie na predĺženie životnosti batérie. Riadiaca jednotka nepretržite monitoruje úroveň nabitia batérie a deň po dni postupne zvyšuje úroveň napätia, pri ktorej sa odpojí záťaž, až kým sa nedosiahne absorpčné napätie (batéria je úplne nabitá). Potom nasleduje opätovný pokles úrovne napätia, pri ktorom sa záťaž odpojí. Týmto spôsobom sa batéria môže úplne dobiť približne raz za týždeň aj pri znížených solárnych ziskoch a vyššom zaťažení, čo bude mať pozitívny vplyv na životnosť batérie. Ide o voliteľnú funkciu.

Upozornenie: Regulátory Victron Energy MPPT sa nesmú používať v kombinácii s optimalizátormi fotovoltických panelov. Regulátory MPPT aj optimalizátory sa môžu pri používaní poškodiť a toto poškodenie nemusí byť uznané ako oprávnená reklamácia.

ZÁKLADNÉ ŠPECIFIKÁCIE

Napätie batérie: 12/24/48 V samočinná detekcia
Maximálny prúd batérie: 20 A
Maximálny výkon FV, 12 V: 290 W
Maximálny výkon PV, 24 V: 580 W
Maximálny výkon FV, 48 V: 1160 W
Maximálne PV napätie (rozpojený obvod): 100 V
Maximálny skratový prúd: 20 A
Účinnosť (max.): 98 %
Hmotnosť: 0,65 kg
Rozmery: 113 x 100 x 60 mm

Použitie VictronConnect:

Aplikácia VictronConnect pre mobilné zariadenia so systémom Android

Aplikácia VictronConnect pre mobilné zariadenia so systémom iOS

Aplikácia VictronConnect pre zariadenia Mac

Aplikácia je k dispozícii na stiahnutie aj na webovej stránke výrobcu Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app

Konfigurátor:
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_4.xlsx

Technické parametre
